Glasschiebewand ausmessen
Breite und Höhe in drei Schritten erfassen. Sie messen die freie Öffnung in Millimetern und vergleichen die Werte anschließend mit den Einbaumaßen der gewählten Ausführung.
Berechnen Sie direkt Ihre Maße
Aufmaßwerkzeug Glasschiebewand
Messen Sie die freie Höhe und Breite an mehreren Stellen und notieren Sie alle Werte. Prüfen Sie die Eingaben und das Rechenergebnis anhand der Montageanleitung der gewählten Ausführung. Lassen Sie unterschiedliche Messwerte vor der Bestellung prüfen.
Geben Sie Ihre Maße ein und klicken Sie auf „Berechnung starten“, um Ihre Ergebnisse zu sehen.
Was benötigen Sie?
Erfassen Sie für Ihre Glasschiebewand die freie Höhe zwischen dem fertigen Boden und der Unterkante des Balkens sowie die Breite Ihrer Öffnung. Notieren Sie die Messwerte in Millimetern. Vergleichen Sie diese anschließend mit den Einbaumaßen des gewählten Systems und seiner Montageanleitung.
Die Einbauhöhe reicht von 1990 bis 2730 mm, aufgeteilt in 13 Stufen. Die Breite bestimmen Sie über die Anzahl der Schienen: von einer einzelnen Schiene bis zu einem 7-Schienen-System von maximal 7150 mm Breite. Jede Schiene trägt ein Glaspanel, erhältlich in fünf Breiten zwischen 820 und 1030 mm. Vergleichen Sie die angebotenen Kombinationen mit Ihrer Einbauöffnung.
Maßband oder Rollmaß
Messen Sie in Millimetern für die beste Präzision. Ein Laser-Entfernungsmesser ist ebenfalls möglich und bei großen Breiten genauer.
Wasserwaage
Prüfen Sie mit einer Wasserwaage, ob Boden und Balken eben und waagerecht sind. Halten Sie Abweichungen fest und klären Sie die Anforderungen an den Einbauort anhand der Montageanleitung.
Bleistift und Papier
Notieren Sie alle Messwerte direkt auf einer Skizze. Messen Sie an mehreren Stellen und halten Sie Unterschiede fest, bevor Sie ein System auswählen.
Seit 2019 vertrauen mehr als 70.000 Kunden auf ForaVida. Unsere Ausmessanleitung basiert auf dieser Erfahrung: Wir wissen genau, welche Fehler am häufigsten gemacht werden und wie Sie diese vermeiden.
Glasschiebewand in drei Schritten ausmessen
Messen Sie Breite und Höhe an mehreren Stellen. Notieren Sie alle Werte und Abweichungen. Vergleichen Sie die gemessene Öffnung mit den Einbaumaßen und den Montagevoraussetzungen des gewählten Systems; klären Sie Unterschiede vor der Bestellung.

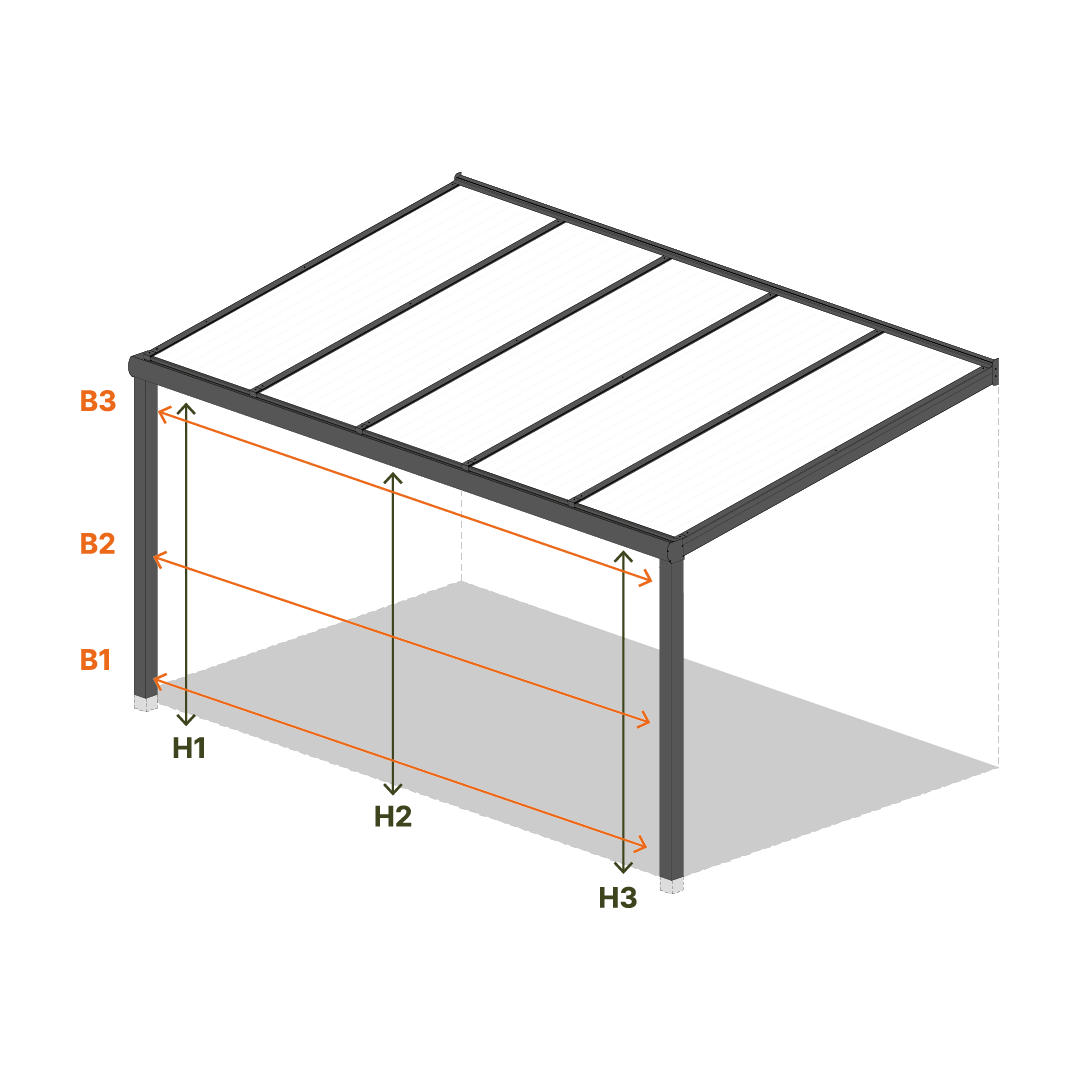

Breite messen
Messen Sie die Breite unten (B1), in der Mitte (B2) und oben (B3). Notieren Sie alle drei Werte in Millimetern. Vergleichen Sie diese mit der Systembreite und den Einbauvorgaben der gewählten Ausführung.
Höhe messen
Messen Sie die freie Höhe links (H1), in der Mitte (H2) und rechts (H3). Notieren Sie alle Werte und prüfen Sie Boden und Balken mit der Wasserwaage. Gleichen Sie die gemessene Öffnung mit der angegebenen Arbeitshöhe und der Anleitung des gewählten Systems ab.
Richtiges Maß wählen
Wählen Sie Schienensystem und Höhenbereich anhand der Produktangaben und der zugehörigen Montageanleitung. In der Anleitung wird die Arbeitshöhe von der Unterkante der unteren Schiene bis zur Oberkante der oberen Führung gemessen, nicht am Glas allein. Klären Sie Abweichungen vor der Bestellung.
Die gemessenen Maße beschreiben Ihre freie Einbauöffnung. Vergleichen Sie diese mit den Systemmaßen der gewählten Ausführung; die Glashöhe allein ist dafür nicht ausreichend. Jedes Panel besteht aus 10 mm gehärtetem Sicherheitsglas (ESG, EN 12150) mit polierten Kanten, erhältlich in fünf Breiten: 820, 900, 940, 980 und 1030 mm. Die vollständige Maßtabelle finden Sie bei den technischen Informationen.
Die Überlappung hängt von Systembreite, Paneelbreiten und Anzahl der Paneele ab. Prüfen Sie die Angaben der gewählten Ausführung und des Zubehörs. Möchten Sie eine Schiebewand nach Maß zusammenstellen? Lesen Sie dann die Seite nach Maß für eine ausführliche Erklärung.
Überlappung berechnen
Im folgenden Rechenbeispiel wird die Öffnungsbreite von der Summe der Paneelbreiten abgezogen. Der verbleibende Wert wird gleichmäßig auf die zwei Überlappungen verteilt. Das veranschaulicht nur die Rechnung; ob diese Zusammenstellung und Überlappung zu Ihrem System und Zubehör passen, müssen Sie anhand der Produktangaben und Montageanleitung prüfen.
- Einbaumaß: 2700 mm
- Glasscheiben: 3 Stück à 940 mm = 2820 mm gesamt
- Gesamtüberlappung: 2820 minus 2700 = 120 mm
- Zwei Überlappungen: 120 / 2 = 60 mm pro Überlappung
Möchten Sie eine andere Überlappung realisieren oder liegt Ihre Breite knapp außerhalb der Standardmaße? Lesen Sie dann, wie Sie eine Glasschiebewand nach Maß zusammenstellen können.
Was tun, wenn Ihr Maß nicht passt?
Liegt Ihre Öffnung außerhalb der angegebenen Einbaumaße, klären Sie vor der Bestellung, welche Ausführung und welche Anpassungen für Ihr System vorgesehen sind. Nicht jede Abweichung lässt sich durch Kürzen oder Auffüllen lösen.
Kürzen oder kombinieren
- Kürzen Sie die Schienen selbst mit einer Kappsäge für Aluminium
- Kombinieren Sie Glasbreiten (820, 900, 940, 980 und 1030 mm)
- Prüfen Sie vor der Bestellung, welche Anpassungen für Ihr System vorgesehen sind
Passende Ausführung klären
- Liegt Ihre Höhe außerhalb der 13 Stufen (1990 bis 2730 mm)?
- Klären Sie vorab, ob und wie die Öffnung für die gewählte Ausführung vorbereitet werden kann
- U-Profile sind seitliche Abschlussprofile am Pfosten, keine Höhenreduzierung
5 häufige Messfehler
Auf Basis von tausenden Bestellungen sehen wir immer wieder dieselben Fehler. Vermeiden Sie sie mit dieser Liste.
An nur einem Punkt messen
Messen Sie an mehreren Stellen und notieren Sie alle Werte. Unterschiede zwischen den Messpunkten müssen bei der Auswahl und Vorbereitung des Systems berücksichtigt werden.
Einbaumaß vergessen
Die freie Öffnung, die Arbeitshöhe des Systems und die Glashöhe sind unterschiedliche Maße. Vergleichen Sie Ihre Messwerte mit der Produktangabe und der passenden Montageanleitung. Nehmen Sie keinen pauschalen Abzug von der gemessenen Öffnung vor.
Überlappung nicht einrechnen
Prüfen Sie die Systembreite, Paneelbreiten und Überlappung der gewählten Ausführung. Berücksichtigen Sie dabei auch die Vorgaben für das ausgewählte Zubehör.
Boden nicht prüfen
Prüfen Sie mit einer Wasserwaage, ob Boden und Balken gerade sind. Größere Abweichungen beeinflussen die Funktion der Schiebewand.
Nur einmal messen
Ein zu kleines Maß lässt sich nach der Lieferung nicht mehr korrigieren. Messen Sie lieber zweimal und notieren Sie alles direkt auf Ihrer Skizze.
Falsche Maßeinheit
Messen Sie immer in Millimetern, nicht in Zentimetern. So vermeiden Sie Verwechslungen bei der Wahl des richtigen Schienensystems.
Setzen Sie Ihre Maße in das richtige Schienensystem um
Geben Sie Ihre ausgemessene Breite und Höhe ein und sehen Sie sofort, welches Schienensystem passt und was es kostet. Ohne Konto, ohne Verpflichtung.
Alles zum Ausmessen
Vergleichen Sie die gemessene Öffnung mit der angegebenen Arbeitshöhe und den Einbauvorgaben des gewählten Systems. Die Arbeitshöhe umfasst die untere Schiene und die obere Führung; sie ist nicht gleich der Glashöhe. Nehmen Sie keinen pauschalen Abzug vor. Klären Sie ungleiche Messwerte und erforderliche Toleranzen anhand der passenden Montageanleitung.
Ob eine Glasschiebewand passt, hängt neben Breite und Höhe auch von Untergrund, Befestigung und der vorhandenen Konstruktion ab. Prüfen Sie die Produktangaben und Montagevoraussetzungen Ihrer Ausführung. Klären Sie abweichende Maße vor der Bestellung. Lesen Sie dazu, wie Sie eine Schiebewand nach Maß zusammenstellen.
Halten Sie die Abweichungen fest und prüfen Sie die Anforderungen an Untergrund und obere Befestigung in der Montageanleitung. Die Anleitung verlangt einen ebenen, stabilen Einbauort. Klären Sie vor der Montage, wie die Einbausituation vorbereitet werden muss.
Die passende Überlappung richtet sich nach Systembreite, Paneelbreiten, Paneelanzahl und gewähltem Zubehör. Prüfen Sie die Vorgaben Ihrer Ausführung, auch bei einer Glasschiebewand in Stahloptik. Aus der Breite eines Streifens allein lässt sich keine allgemeine Überlappung ableiten.
Welche Profile gekürzt werden dürfen und wie Sie vorgehen, steht in der Montageanleitung Ihrer Ausführung. Prüfen Sie diese vor jeder Anpassung. Hinweise zur Planung finden Sie unter Glasschiebewand nach Maß.
Klären Sie vor der Bestellung, ob eine passende Ausführung verfügbar ist und welche Vorbereitung der Öffnung erforderlich ist. U-Profile sind seitliche Abschlüsse und keine allgemeine Lösung für eine abweichende Höhe. Die verfügbaren Systemmaße finden Sie auf unserer Seite mit technischen Informationen.
Nein. Alles Zubehör ist optional. U-Profile sorgen für einen sauberen Abschluss am Pfosten oder an der Wand. Dichtungsstreifen verbessern die Winddichtigkeit erheblich. Sie wählen nur, was Sie benötigen. Die Preise der Glasschiebewand geben Ihnen einen Überblick über alle Optionen.
Ja. ForaVida liefert innerhalb unseres Liefergebiets in weiten Teilen Deutschlands. Prüfen Sie Ihre Postleitzahl auf unserer Lieferseite. Unser Showroom befindet sich in Venlo (NL), nur 10 Autominuten von der deutschen Grenze entfernt, mit deutschsprachigen Spezialisten.
